如今的可再生能源發電，風力發電和太陽能發電占據主導地位，但風能和太陽能只在特定時間產生，因此它們需要儲能技術來幫助彌補電力缺口，為此長時儲能系統將具有巨大的發展潛力。而如今絕大多數的電池儲能系統采用的都是鋰離子電池。有些客戶咨詢電池儲能系統的組成，今天華紐電能舉例為大家介紹下電池儲能系統的組成。

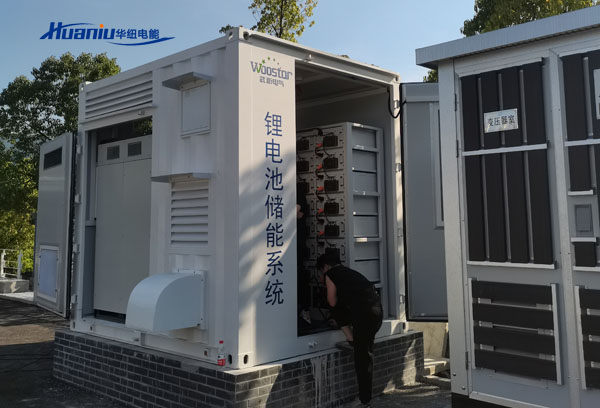

電池儲能系統由電池、電器元件、機械支撐、加熱和冷卻系統（熱管理系統）、雙向儲能變流器（PCS）、能源管理系統（EMS）以及電池管理系統（BMS）共同組成。電池通過排列，連接組裝成電池模組，再和其他元器件一起固定組裝到柜體內構成電池柜體。下面我們針對其中重要的部分進行介紹。
儲能系統所使用的能量型電池與功率型電池是有所區別的。如果以職業運動員舉例，功率型電池就像是短跑運動員，爆發力好，短時間內可以釋放大功率。而能量型電池更像是馬拉松運動員，能量密度高，一次充電可以提供更長的使用時間。
能量型電池的另一個特點是壽命長，這一點對儲能系統是非常重要的。消除晝夜峰谷差是儲能系統的主要應用場景，而產品使用時間直接影響到項目收益。
如果把電池比喻成儲能系統的身體，那么熱管理系統就是儲能系統的“衣服”。電池和人一樣，也需要在舒適的溫度環境（23~25℃），才能發揮更高的工作效率。如果電池工作溫度超過50℃，電池壽命會快速衰減。而溫度低于-10℃時，電池會進入“冬眠”模式，無法正常工作。
從電池面對高溫和低溫的不同表現可以看出，處于高溫狀態的儲能系統壽命和安全性會受到巨大影響，而處于低溫狀態的儲能系統則會徹底罷工。熱管理的作用就是根據周圍環境溫度，來給儲能系統舒適的溫度。從而使整套系統得以“延年益壽”。
電池管理系，可以將它看作電池系統的司令官，它是電池與用戶之間的紐帶，主要就是為了能夠提高電池的利用率，防止電池出現過度充電和過度放電。
當兩個人站在我們面前，可以輕易的分辨出誰高一些，誰胖一些。但當成千上萬個人整齊排列在面前，這項工作就變得無比困難了。而處理這項無比困難的事情，就是BMS的工作。“高矮胖瘦”等參數對應到儲能系統中，是電壓、電流和溫度三個數據。根據復雜的算法，可以推測出系統的SOC（荷電狀態），熱管理系統的啟停，系統絕緣檢測和電池間的均衡。
BMS應以安全作為設計初衷，遵循“預防為主，控制保障”的原則，系統性的解決儲能電池系統的安全管控。
其實儲能變流器在日常生活中十分常見，圖片中所展示的就是一個單向的PCS。
手機充電器的功能是將家用插座中的220V交流電，轉換為手機內電池所需的5V~10V的直流電。這與儲能系統在充電過程中將交流電轉換為電池堆所需直流電的模式是一致的。
儲能系統中的PCS可以理解為一個超大號的充電器，但與手機充電器的區別在于它是雙向的。雙向PCS充當了電池堆與電網端之間的橋梁，一方面將電網端的交流電轉化為直流電為電池堆充電，另一方面將電池堆的直流電轉換為交流電回饋給電網。
一位分布式能源的研究者曾經說過“好方案源于頂層設計，好系統出于EMS”，由此可見EMS在儲能系統中的重要性。
能源管理系統的存在，是為了將儲能系統內各子系統的信息匯總，全方位的掌控整套系統的運行情況，并作出相關決策，保證系統安全運行。EMS會將數據上傳云端，為運營商的后臺管理人員提供運營工具。同時，EMS還負責與用戶進行直接的交互。用戶的運維人員可通過EMS實時的查看儲能系統的運行情況，做到實施監管。
關于電池儲能系統的組成內容，源于網絡，如有侵權，請聯系刪除。
